پل فلزی به طور مشابه است مثل کامپکت 100، 200 پل های بین المللی جمع و جور.
مونتاژ با هر پانل 3 m

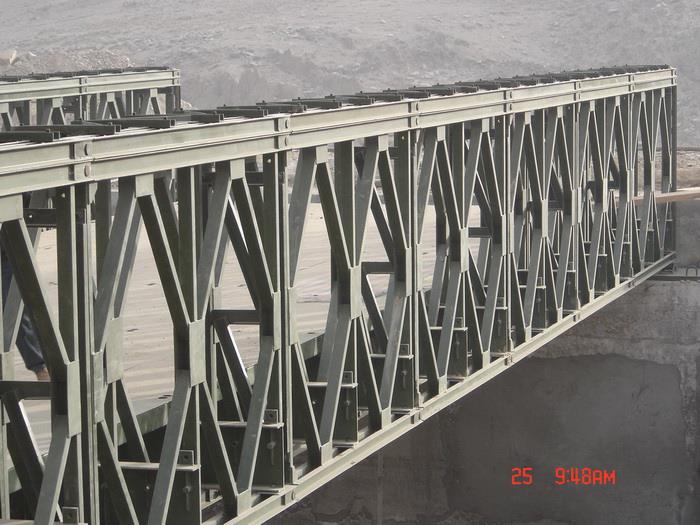

پل 100 صفحه جمع و جور می تواند dissembled به راحتی و به سرعت در حال ساخته. پل تمام قدرت بالا کششی فولاد ساخته شده است. پرتوی اصلی پانل های سبک وزن و پانل توسط پانل اتصال سوزن متصل است.
آسان به جمع آوری و یا پیاده کردن و حمل و نقل است. آن نیز به اشکال مختلف پل پانل با توجه به نیاز خود گستردگی طول و حمل و نقل نصب می شود. بنابراین، این به طور گسترده ای به عنوان حمل و نقل اضطراری پل موقت و یا دائم اعمال شده است. طراحی مناسب بار آن چنین است مانند معادل HS-15 HS-20 HS-25 و pedrail 50 و غیره.
پل 200 صفحه فشرده شبیه به پل 100 صفحه جمع و جور از ظاهر خود را است. تنها تفاوت ارتفاع پانل 2.134 متر است. بنابراین، عملکرد آن بسیار بهبود یافته است. علاوه بر این، وجود دارد دو سازه های موجود با عرض 7.56 متر که به گسترش استفاده از آن.
| گستردگی بار ساخت جدول---اضافی تک خط (عرض = 4200 متر) | گستردگی بار ساخت جدول---دو خط (عرض = 7350 mm) | ||||||
| دهانه مربع | HS-15 | HS-20 | HS-25 | دهانه مربع | HS-15 | HS-20 | HS-25 |
| 30 | اس اس | اس اس | اس اس | 30 | اس اس | اس اس | اس اس |
| 40 | اس اس | اس اس | اس اس | 40 | اس اس | اس اس | اس اس |
| 50 | اس اس | اس اس | اس اس | 50 | اس اس | اس اس | SSR |
| 60 | اس اس | اس اس | اس اس | 60 | اس اس | SSR | SSR |
| 70 | اس اس | اس اس | SSR | 70 | SSR | SSR | DS |
| 80 | اس اس | SSR | SSR | 80 | SSR | DS | DSR1 |
| 90 | SSR | SSR | SSR | 90 | SSRH | DSR1 | DSR2H |
| 100 | SSR | SSR | SSR | 100 | DSR1 | DSR2H | TSR2 |
| 110 | SSR | SSR | DS | 110 | DSR1 | DSR2 | QS |
| 120 | SSR | DS | DSR1 | 120 | TS | DSR2H | TSR2 |
| 130 | DS | DSR1 | DSR2H | 130 | DSR2H | TSR2 | TSR3 |
| 140 | DSR1 | DSR2H | DSR3H | 140 | TSR2 | TSR3 | TSR3H |
| 150 | TSTSR2 | DSR2H | DSR4H | 150 | TSR3H | TSR3H | QSR4 |
| 160 | DSR2H | DSR2H | TSR2 | 160 | QSR4 | QSR4 | QSR4 |
| 170 | TSR2 | TSR2 | TSR3 | 170 | QSR4 | QSR4 | |
| 180 | TSR2 | TSR3 | TSR3H | 180 | QSR4 | ||
| 190 | TSR3H | TSR3 | QSR4 | | |||
| 200 | QSR4 | TSR3QSR3 | QSR4 | | |||
| تبصره: | |||||||
| 1. اس اس یک محدوده یک ردیف را نشان می دهد; DS دو محدوده یک ردیف را نشان می دهد; TS سه محدوده یک ردیف را نشان می دهد; شکاف دیجیتال دو طیف دو ردیف و غیره را نشان می دهد. | |||||||
| 2 اگر تحقیق پی اس اس DS شکاف دیجیتال، و غیره، معنی نوع، تقویت و R1 به معنای یک دامنه تقویت، R2 معنی دو محدوده تقویت | |||||||
